Cintreuse de machine de rollformer de pinces de bande de V

  • Cintreuse de machine de rollformer de pinces de bande de V
  • Cintreuse de machine de rollformer de pinces de bande de V
  • Cintreuse de machine de rollformer de pinces de bande de V
  • Cintreuse de machine de rollformer de pinces de bande de V

Cintreuse de machine de rollformer de pinces de bande de V

    Type de paiement: L/C,T/T,Paypal,Western Union
    Terms of Trade: FOB,CFR,CIF
    Quantité de commande minimum: 1 Set/Sets
    Délai de livraison: 60 jours
    Détails d'emballage: avec le film plstic bien emballé et ensuite chargé dans le conteneur
    productivité: 25 meter/min
    marque: ZY
    transport: Ocean,Land
    Lieu d'origine: Chine
    Capacité d'approvisionnement: 100 sets / year
    Certificats : CE,ISO
    Code SH: 8455221000
    Hafen: Shanghai Port,Zhangjiagang Port,Tianjin Port

Informations de base

Modèle: Ap-900

Description du produit

Cintreuse de machine de rollformer de pinces de bande de V


La machine de profilage et de pliage des pinces de marque V est utilisée pour former les pinces en V à partir des bandes d'acier et pour plier les pinces de marque V en fonction du diamètre requis pour les pinces en V. Les colliers de serrage en V sont également appelés courroies de tuyau, utilisés pour soutenir et fixer le tube d'échappement d'automobile et d'autres tubes ou profils.

La presse à profiler à bande en V est notre nouvelle machine à rouler conçue pour le système de serrage de tube d'échappement d'automobile. Ce rouleau-formeur pour sangles peut produire le nouveau style de supports de tuyau d'échappement pour supporter le tube d'échappement. L'épaisseur des pinces de pile de monstres est de 1,5 mm à 2,5 mm. Le diamètre des pinces de la pile de monstres peut être ajusté différemment dans une ligne de machine de formage de rouleaux en ajustant le rayon de courbure.
cintres de pot d'échappement rollformer adopte à la fois la conception du formage de rouleau et la conception de cintrage du rouleau, pour former un nouveau produit de pinces développé.
Pince la machine à rouler, y compris le processus de travail comme ceci:
Tout d’abord, les bandes d’acier de la matière première de la bonne largeur doivent être enlevées du système de dérouleur. Le système de dérouleur peut être un système de dérouleur manuel, ou le système de dérouleur hydraulique, capacité 3 tonnes est OK.
La largeur d'alimentation des bandes d'acier galvanisées est fonction de la largeur des chaînes de tuyaux.
Deuxièmement, les bandes de matériau seront introduites dans le système de rendu pour être redressées et aplaties. Il y aura 5 rouleaux sur le système de nivellement pour lisser les bandes.
Troisièmement, le matériau des bandes sera introduit dans le corps de la machine à profiler. Il y a 7 stations pour former les pinces.
Ensuite, les profilés de forme droite seront pliés par le système de roulement pour former le cerceau de joint torique au rayon correct pour les pinces de droite.
Enfin, le système de coupe hydraulique coupe les pinces formées finales une fois que le cerceau est correctement formé.

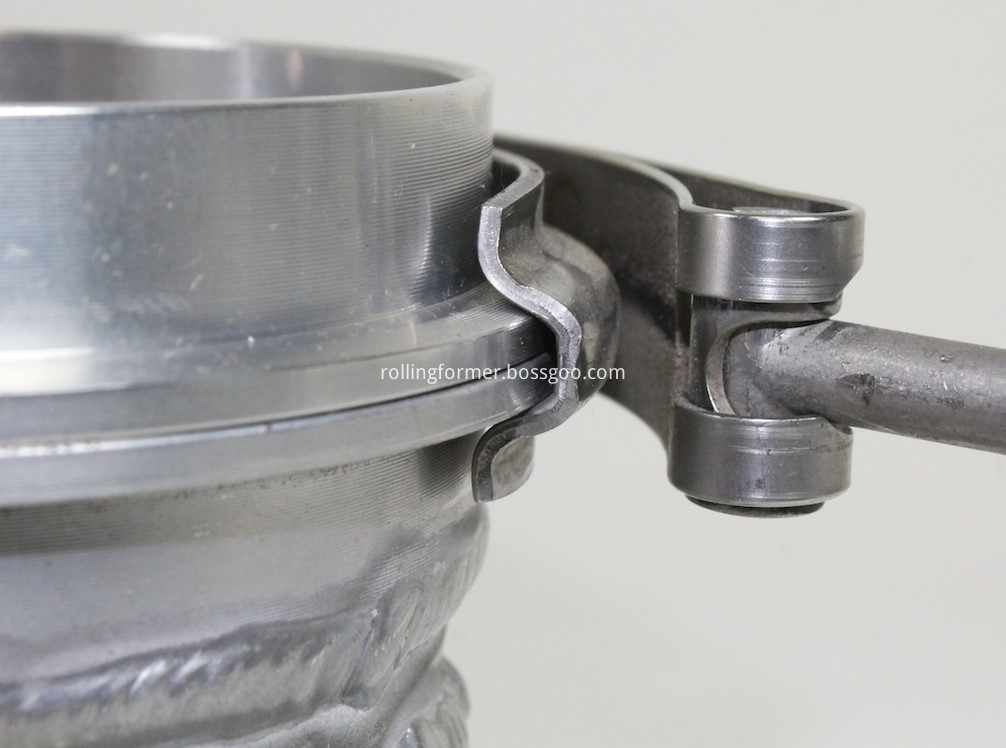

Voici quelques photos des produits finis:

V band clamp making machine 3

V band clamp making machine


Ci-dessous, le dessin de la pince à bande en V pour votre référence:

V band clamp making machine 6

V band clamp machine rollformer 1


V band clamp machine rollformer 3

Le collier de serrage en V est utilisé pour soutenir le tube d’exhasut de la voiture. Il est petit profil formé et plié. La machine à rouler et la cintreuse ont donc besoin de haute précision!

Il s’agit des exigences élevées de la machine de formage par compression à bande en V de la part d’une autre machine C purline, d’une machine Z purline, d’une machine CZ purline, d’une machine Sigma purline et d’une machine M purline.

hoop ring machine

Pince à rouler avec les pièces ci-dessous:
Dérouleur, niveleur, système de contrôle PLC, corps de formage du rouleau principal, système de cintrage par roulage, système de coupe, station hydraulique.

Processus de travail de la machine de formage de rouleaux de pince à bande en V:

Déroulage → Mise à niveau →→ Rouler Formant la machine → Pliage . couper

V band clamp roll forming machine


Surface au sol de l'équipement: 4 * 1 * 1.5m (L * W * H)

Sens d'alimentation: de droite à gauche

Tension: 3 phases, 415V, 50Hz

Alimentation en air: débit: 0,5 m / ³min; Pression: 0.6MPa

Fluide hydraulique: 46 #

Huile pour engrenages: Huile pour engrenages hyperbolique 18 #

hoop ring machine 5


Taille des bandes d'acier de la matière première de la bande V:

Largeur de bande ≤80mm

Épaisseur de bande ≤ 2,5 mm

Matériel de bande : acier inoxydable

Puissance totale: environ 24,5 kW.

Diamètre de la bague: 120 ~ 350 mm.

hoop ring machine 9


Ligne complète de laminage de la machine de serrage à bande en V, y compris les pièces ci-dessous:

NO Equipment Name
Quantity
(KW) Motor Power
1 automatic Un-coiler
1 3
2 Precise leveling machine
1 1.5
3 Roll Forming Machine
1 15
4 bending module.cut off
1 5

hoop ring machine 1
Marque de chaque élément de la gamme de presses à galets à bande en V:

NO Equipment Name
Manufacturer
1 PLC
OMRON
2 HMI
OMRON
3 Electric Elements
Schneider/OMRON/ Keyence/ Siko
4 Bearing
Timken.Schaeffler
5 variable frequency motor
SIEMENS
6 Rotary encoder
OMRON
7 Digital position display
SIK

hoop ring machine 5

La ligne entière de profileuse à bande en V est bien conçue, avec de nombreuses solutions de conception innovantes, l’objectif principal est de

et un moulin de haute précision pour produire une haute qualité, avec une bande en V de haute précision.

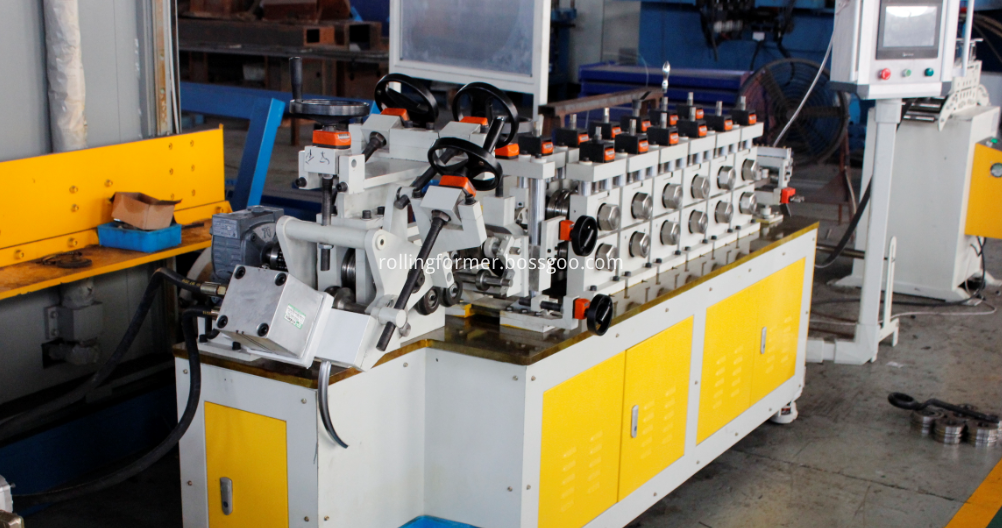

Ci-dessous, l'intrusion de la machine à former les rouleaux principaux.

NO NAME SPECIFICATION
1 Strips thickness
≤ 2.5 mm
2 Roller station
8 ROWS
3 Power Supply
Can be made according requirement
4 Machine structural
Memerical archway
5 Roller distance
200mm
6 Roller material
42CrMo
7 Shaft diameter
45mm
8 Main forming machine body
350 H steel
9 Electric
Schneider/Omron Keyence/Siko
10 Bearing
Timken, Schaeffler
11 Variable frequency motor
Siemens
12 Rotary encode
Omron
13 Cutter Standard
GCr12

hoop ring machine 17

Selon les diamètres des brides de serrage V vand, cet outil de façonnage et de cintrage peut produire des fixations de bande V de différentes tailles, en changeant et en ajustant rapidement les rouleaux pour l’atteindre.

Cette structure à changement rapide permet d’économiser beaucoup de temps et d’argent, et rend la machine à rouler à bande V avec une capacité élevée pour des bandes V de différentes tailles.

Si vous souhaitez remplacer le modèle, vous pouvez utiliser la grue pour le remplacer.

Pas de passage: 200mm

Structural Memorial Archway : Support de colonne de guidage de précision

Diamètre de l'arbre du rouleau: 45mm

Matériau du rouleau: 42CrMo

hoop ring machine 3

De plus, cette ligne de machines est conçue avec les fonctions suivantes:

1. Dispositif de guidage: La bobine est introduite avec précision dans la première roue de formage avec l'affichage de position numérique. Plage de réglage: 10 ~ 80mm
2. Système de lubrification: L'utilisation d'un dispositif de lubrification peut réduire les produits de traitement de friction et le rouleau

3. Correction de la tête / tête des Turcs: Cette tête des Turcs bien conçue assure le profil de la bande en V juste après le laminage.

4. Détection de longueur: La roue de mesure se déplace sur le profil, le générateur d'impulsions rotatif commande le signal d'impulsion et l'unité de contrôle émet une commande de coupure en fonction de la longueur de profil requise

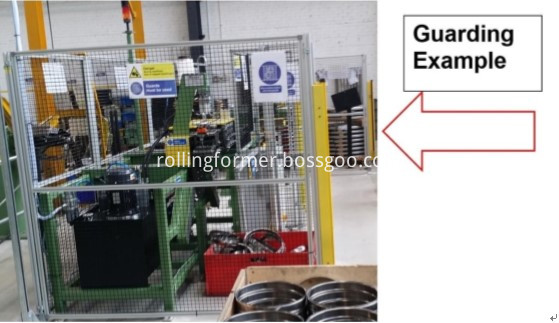

5. Protection: le capot de protection empêche la poignée d'atteindre l'outil de l'hôte et contribue à réduire le bruit. En mode de fonctionnement automatique, le processus d'observation entièrement transparent ne peut pas être ouvert par le verrouillage magnétique de la machine.

V band rollformer line
